1117（AISI/SAE 1117，UNS G11170，低碳高锰易切削渗碳钢）一、化学成分（wt%，SAE J403 / ASTM A29）C：0.14～0.20
Si：≤0.10（低硅，利于切削）
Mn：1.00～1.30（高锰，提升淬透性与强度）
P：≤0.04
S：0.08～0.13（中硫，易切削）
Fe：余量特点：低碳 + 高锰 + 中硫，可渗碳；切削性优于 1018，强度与韧性更好，不含铅、环保。
二、力学性能（交货态，ASTM A29/A29M）1）热轧态（HR，常用）抗拉强度Rm：440～620 MPa
屈服强度Rp0.2：≥300 MPa
伸长率A5：≥16%
断面收缩率Z：≥40%
硬度：120～180 HB
2）冷拉态（CD，光圆）Φ8–20 mm：Rm 570～785 MPa，硬度167～217 HB
Φ20–30 mm：Rm 530～745 MPa
Φ>30 mm：Rm 510～705 MPa
伸长率A5：≥7%
3）渗碳热处理后（参考）表面硬度：HRC 58–62
心部硬度：HRC 25–35
渗碳层深：0.5–1.2 mm
三、执行标准与对照牌号美标：SAE J403、ASTM A29/A29M、UNS G11170
国标：近似 20MnS、Y20
德标：近似 1.0721（15MnS20）
日标：近似 SUM31
类别：低碳高锰易切削钢，可渗碳
四、出厂硬度（交货态）热轧（黑皮）：120～180 HB
冷拉（光圆）：167～217 HB
退火：≤150 HB（极少用）
五、主要用途（可渗碳，表面硬、心部韧）汽车：中小齿轮、销轴、半轴、凸轮、变速箱小件、紧固件
机械：精密轴、齿轮坯、法兰、轴承座、液压件、机床小件
仪器仪表：耐磨轴、小齿轮、传动件
优势：切削好、强度高、可渗碳、外硬内韧、成本低、适合大批量
禁忌：不适合焊接、低温冲击、重载高温工况
六、常规规格尺寸1）圆钢（最常用）热轧：Φ16～200 mm（现货 Φ20～120 mm）
冷拉光圆：Φ6～50 mm，公差 h7/h8，表面 Ra1.6–3.2
精磨：Φ8～40 mm，公差 h6，表面 Ra≤0.8
2）六角棒对边S=8～41 mm（冷拉，用于螺母 / 螺栓）
3）方钢 / 扁钢方钢：10×10～50×50 mm
扁钢：5×20～30×100 mm

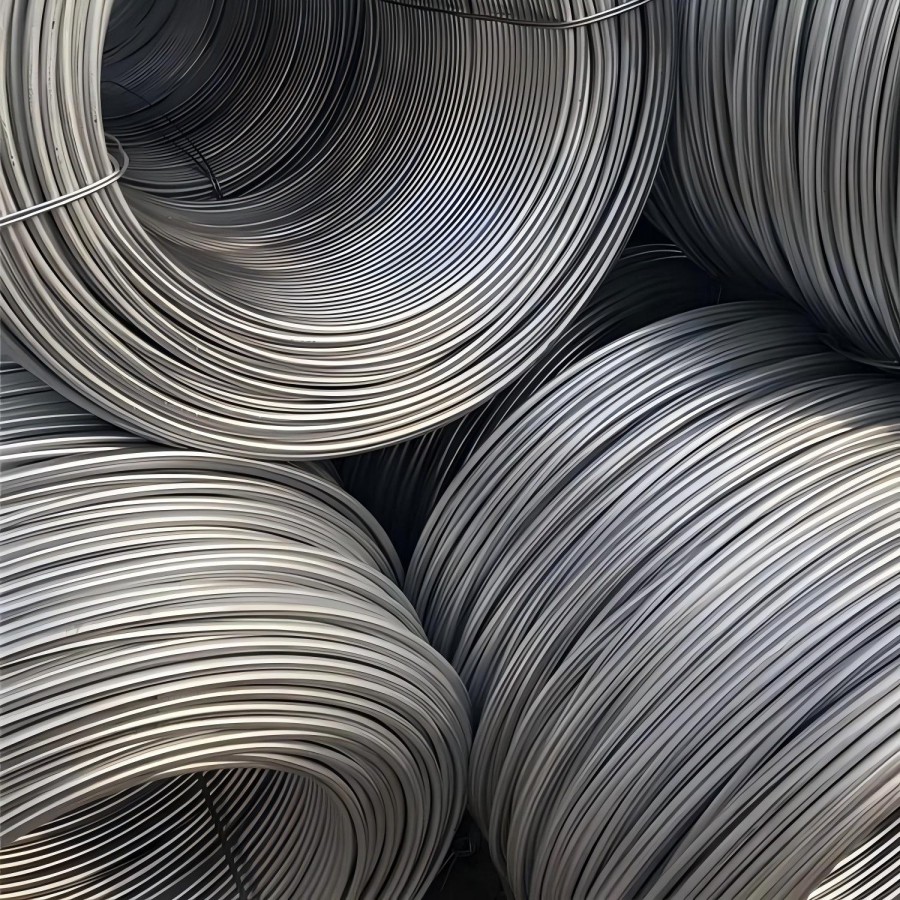

4）盘圆（线材）Φ5.5～16 mm（冷镦螺丝、铆钉）
5）无缝管外径Φ20～100 mm，壁厚3～20 mm
