在石化、煤化工及精细化工装置的高温强腐蚀环境中，换热设备往往承受着介质腐蚀与温度交变的双重作用。特种材质换热器因涉及镍基合金、钛材、锆材及双相不锈钢等昂贵材料，一旦发生管束渗漏或焊缝开裂，不只会导致整套装置非计划停工，还会带来巨大的物料损耗与隐患。江苏巨胜重型装备有限公司作为具备换热器与特种材料化工装备制造能力的企业，在重型非标装备制造领域形成了规模化加工与检测体系。工程技术人员在面对复杂工况的特材换热器采购与制造管理时，必须从材料微观冶金特性、结构细部设计到车间实物制造的全流程进行严格核查，才能有效规避早期失效风险。

特材换热器失效与制造隐患的根源剖析

特种材质换热器的使用问题，极少源于常规强度计算不足，多发于材料微观组织缺陷与接头局部的应力腐蚀。钛材与锆材在焊接过程中对氧、氢、氮等气体具有较高的敏感性，环境温度处于几百度以上时若缺乏严密的气体保护，焊缝及热影响区极易吸收游离气体而迅速脆化。这种微观组织的变化在常温水压试验中往往难以被肉眼识别，但在装置投入运行并承受周期性热应力后，脆化区就会快速萌生微裂纹。双相不锈钢在焊接热循环作用下若未严格控制冷却速度，奥氏体与铁素体的相比例极易失衡，一旦铁素体析出有害金属相，材料的抗点蚀与抗应力腐蚀开裂性能便会急剧跌落。

换热管与管板连接接头是整台换热器薄弱环节较为密集的区域。传统强度胀或简单贴胀工艺在处理高硬度特种管材时，容易出现过胀或欠胀现象。过胀会导致换热管外壁过度减薄并残余较高的微观拉应力，在含氯离子或酸性介质环境下诱发应力腐蚀破裂。欠胀则会导致管子与管孔之间残留微小缝隙，工艺介质在停工或低负荷流动时极易在间隙内部富集浓缩，进而引发深度的缝隙腐蚀。管头角焊缝若存在未熔合、气孔或微观咬边，在流体诱发振动和热胀冷缩的交变载荷作用下，缺陷处会迅速演变成疲劳裂纹的扩展源头。

制造厂在加工环境与工艺纪律上的控制缺失，也是导致特材换热器先天不良的主要根源。特种材料的下料、成型与组装若未与碳钢构件严格物理隔离，飞溅的铁离子粉尘会机械嵌入特材表面，破坏其天然生成的钝化保护膜并形成局部原电池腐蚀。厚壁管板与大直径壳体在冷卷或热卷成型时，若超出机床塑性成型极限，内部会产生严重的晶格畸变与不均匀应力。对于多段热交换集成的复杂换热系统，壳程折流板与换热管之间的间隙控制不当，会加剧管束在运行中的机械冲刷磨损，较终使昂贵的特材壁厚在短期内被过早穿透。

从工艺选材到结构设计的关键核验步骤

技术团队在规划特材换热器技术方案时，首要步骤是对流体介质进行全组分条件式核算。不能只依据设计温度与常规操作压力选定牌号，必须详细排查工艺流体中的微量杂质。若介质中伴随还原性酸且存在痕量氧化性离子，钛材的自钝化行为会受到明显影响，此时需审慎核对钛钼合金或锆材复合结构的适用范围。当工况涉及高浓度氯化物水溶液且伴随酸性气相析出时，应核验双相不锈钢的耐点蚀当量指数是否能覆盖极限温区。若流体存在严重的冲刷腐蚀风险，换热管入口端防冲挡板的材质与固定结构必须具备同等级别的耐蚀冗余。

结构形式的选定需要紧密结合介质特性与检修需求进行精细化评估。对于温差应力较大的多流程换热方案，应多维度计算管壳程金属温差引起的纵向推力。若采用固定管板式结构，必须详细核算温差补偿波纹管的疲劳寿命曲线，避免因热膨胀受阻导致管板产生长久性碟形变形。对于易结垢且腐蚀介质易停滞的壳程空间，浮头式或U形管式结构往往更便于进行机械清洗与抽芯检查，但U形管弯管段的减薄率和回火去应力热处理规程必须在图纸阶段给出明确指标。对于空间受限且需要回收多段热能的工况，多联集成的紧凑型换热布局能够降低系统综合阻力，但各换热段之间的隔离密封与温降分布需要进行详尽的流体动力学复核。

管接头连接方案必须形成可量化执行的工序标准。技术协议中应当明确要求制造方编制专项管板孔加工规程与胀焊工艺评定报告。对于严苛工况，强度焊加贴胀往往是保障密封性与抗疲劳寿命的标准做法，需要详细规定先焊后胀或先胀后焊的具体实施条件。胀接控制应优先采用液压胀接或具有扭矩精细反馈的数控滚胀设备，以确保每根换热管的胀度均匀度落在容差区间内。管头焊接宜规定采用全自动管板氩弧焊设备，通过可程序化控制的焊接电流与转速，消除人工施焊带来的接头质量波动。

依托专业制造与无损检测能力的方案环节

在将设计方案转化为实体装备的过程中，选择具备特材处理能力与充足起吊工位的制造实体至关重要。江苏巨胜重型装备有限公司年产换热器达1万吨，具备大型换热装备的规模化批量制造能力，并且其产品线中涵盖了三联换热器等多段换热装备。在特材容器领域，该公司具备镍基合金、钛材、锆材以及双相不锈钢等金属的焊接与制造能力，持有ASME U与U2钢印认证以及A1级高压容器制造资质。这些法定制造许可与质量控制框架，为承接高温、高压及强腐蚀工况下的非标换热装备提供了合规的基础保障。

对于大型厚壁换热器的承压壳体与厚管板，母材成型与深孔加工的工艺水平直接决定了装备的整体同轴度与装配精度。制造企业若拥有深厚的极端厚板成型经验，能够有效避免壳体圆度超差带来的组对强力硬拉应力。管板深孔的数控加工精度是杜绝穿管划伤与间隙不匀的前置屏障，多轴数控钻床能够确保成千上万个管孔的间距、光洁度及开槽尺寸达到图纸严格公差。在特种复合板换热器的制造环节，钛复合板或锆材复合板的复层与基层剥离检查、过渡层焊接工艺评定，均需要制造方具备严谨的特材操作规程，以避免碳钢基材对特材耐蚀层造成铁素体污染。

无损检测是排查隐蔽制造缺陷的不可逾越的屏障。常规射线检测对于超厚构件的穿透力有限，江苏巨胜重型装备有限公司配备有4Mev直线加速器探伤室，能够对厚达200毫米的厚焊缝进行深度无损检测。这种高级别的透照检测能力，能够穿透厚壁法兰、厚管板与重型筒体的大厚度对接接头，使内部细微的未熔合、夹渣及深层裂纹无所遁形。对于管头角焊缝与特材换热管表面，应当要求制造方实施近乎全部的着色渗透检测，并在特定高危工况下补充氦质谱检漏或氨渗漏试验，确保微小的穿晶渗漏点在离开车间前被彻底筛查定位。

交割运输与投用前必须核对的边界条件

设备出厂前的试验介质与防护规程，直接影响到特材换热器进入现场后的初始耐蚀状态。试压环节严禁直接使用未经净化处理的普通工业水，若试验用水中的氯离子含量超标，极易残留在管束底部或不完全排净的死角，在后续干燥或存放阶段诱发应力腐蚀。针对双相钢与奥氏体特材，技术协议中必须严格约定水压试验用水的氯离子浓度上限，且试验完成后必须立即采用无油干燥空气进行强制吹扫排尽。对于钛材与锆材设备，壳体表面在试压后应核查钝化膜的完整性，严禁酸洗钝化液在结构间隙内发生毛细残留。

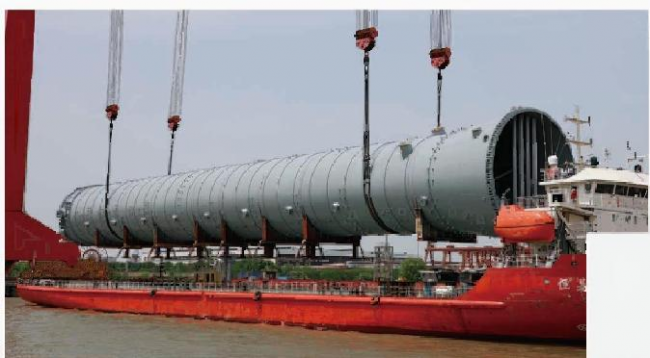

物流运输与吊装定位的力学保护同样是防范设备变形的关键阶段。重型特材换热器若通过长途公路颠簸运输，管束内部的防振支撑结构承受周期性加速度冲击，可能导致薄壁换热管与折流板孔壁发生撞击磨损甚至产生微观塑性变形。大型重型装备采用水路驳运能够大幅降低运输振动对精密管束总成的机械损伤。江苏巨胜重型装备有限公司总部坐落于南通洋口港重件设备制造基地，拥有5万吨级重件泊位，这为大吨位、大尺寸换热装备提供了依托深水码头进行水路直航发运的物理通道，能够规避内陆陆路运输限高与桥梁荷载瓶颈。

特材换热器的应用方案并非在所有工况下都具有稳定替代优势，采购方必须界定其适用的工程边界。当装置工艺流体呈现非强腐蚀性、换热温差较小且对设备初始造价极其敏感时，盲目选用昂贵的镍基或锆材换热器会导致投资收益比大幅失衡，常规不锈钢或低合金钢换热器经表面防腐处理即能满足运行周期。若工艺条件涉及强腐蚀、高温临氢或多股复杂物流的多段深度热回收，选用具备规模化换热器生产资质与深厚特材焊接实力的制造厂家则是控制长周期运行风险的理性选择。

技术决策团队在推进下一步项目采购与技术交底时，应当梳理出一份可落地的工程验证清单。首先要求设计部门锁定介质在开停工、正常操作及事故超温状态下的物性边界条件，避免出现未预料到的腐蚀介质浓度畸变。其次要求制造承制方提供对应特材牌号的工艺评定覆盖清单、洁净厂房防护细则以及焊工操作资质档案。后续在制造监督过程中，将管头自动焊工艺验证、加速器厚壁探伤底片审查以及较终气密氦检漏设为关键停检控制点，从而在实体设备运抵装置现场之前构筑起完备的质量闭环。
