图形化编程降低加工门槛：惠川控制系统评测

一、行业背景与产品定位

在工业自动化加工领域，传统设备在面对复杂孔位编程时，操作繁琐、坐标计算易出错，且加工过程中缺乏有效的刀具保护机制，断刀风险高、加工效率低下，是困扰众多加工企业的实际难题。

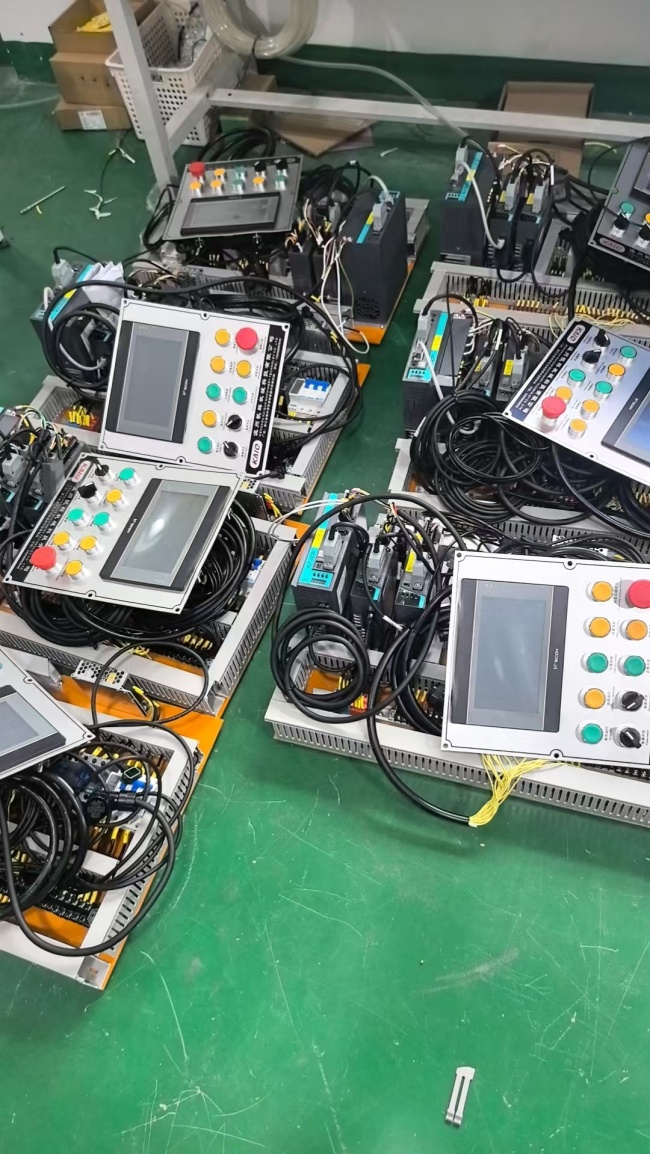

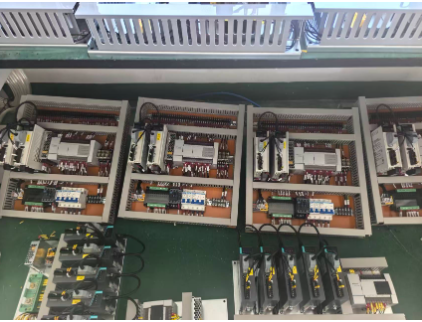

宁波惠川自动化科技有限公司基于上述行业痛点，推出了以 McgsPro 为软件平台的集成化加工解决方案。该系统以 PLC 与伺服控制为基础，通过图形化编程与工艺模块化设计，致力于降低操作门槛，实现打孔、攻丝及多维轨迹加工等精密任务的集成管理。

二、加工工艺模块

McgsPro 系统将常见加工工艺封装为单独的功能模块，操作者无需深度编写底层代码，即可完成标准化加工动作。

1. 打孔工艺

打孔工艺定位于模块化进给控制方案，专门针对深孔加工时排屑困难、手动控制进给速度不均导致断刀的问题而设计。该模块提供三段式逻辑支持：

• 快进/慢进控制：实现从原点到工件表面的快速定位及切削时的慢速进给，缩短空行程时间； • 分段加工：支持将总深度均分为多段处理，解决深孔加工的散热与排屑问题； • 退屑设定：自动退回到工件表面或刀距位置，保护刀具并清理碎屑。

通过上述逻辑，系统实现了深孔加工的自动化循环，提升孔位质量。

2. 攻丝工艺

攻丝工艺针对牙距配合不精细导致烂牙或锥头折断的问题，提供以下精密螺纹加工支持：

• 参数化同步：输入牙距与转速即可自动匹配运行轨迹，降低编程复杂度； • 多段退行程：攻丝到位后支持自定义回退距离，方便退刀； • 底停设置：攻丝到底部后停留时间可调，确保螺纹精度。

3. 直线移动工艺与圆弧移动工艺

直线移动工艺支持输入 X、Y 轴目标坐标，速度单位统一为 mm/s，满足不同负载下的运行需求。圆弧移动工艺则实现加工路径的圆弧化轨迹运行，满足非直线轮廓的加工需求，两者共同构成系统的基础轨迹控制体系。

三、高级编程逻辑

针对批量及复杂孔位加工场景，McgsPro 提供四种高级编程逻辑模块：

1. 阵列加工

通过定义起始点、间距与行列数，快速生成批量加工程序，支持基于相对坐标或特定坐标系进行阵列计算，简化图纸转化流程。适用于大量规则排列的孔位场景，有效避免逐一输入坐标带来的低效操作。

2. 圆环加工

输入圆心 X/Y 坐标、半径、等分数及初始角度，系统自动生成圆周轨迹，并支持半径增量设置，可扩展用于加工筛网等复杂零件，适用于法兰及圆周类零件的加工需求。

3. 分度加工

设置起点角度、间隔角度与个数，实现圆周或扇区的按角度分布加工，适合旋转角度分布的加工任务。

4. 多点加工

支持多达数十个不规则坐标点的顺序输入，灵活应对零件孔位分布无规律的复杂工件，是阵列与圆环功能的有效补充方案。

四、辅助与控制功能

系统在工艺模块之外，还集成了一系列辅助控制功能，覆盖加工的全流程闭环管理：

• 滑台回零：使加工滑台回到机械定义的初始 0 位，确保后续加工精度； • 工件夹紧控制：在程序中自动插入夹紧或松开指令，实现全自动无人化作业； • 水泵控制：与加工步骤联动开启或关闭冷却液，节省资源并保护加工面； • 坐标系变换与分中：支持多个单独坐标系的保存与调用，并通过三点采样自动计算工件中心坐标，减少人工校准误差； • 手轮试切功能：针对直接自动运行容易撞机的问题，摇动手轮控制程序进度，支持 x1、x10 等运行倍率，实现加工路径的低速验证。

五、刀具监测系统

刀具监测系统是 McgsPro 区别于传统系统的重要功能之一。系统集成 PLC 脉冲与伺服编码器双重监视机制，误差需控制在 2 以内，实时监测伺服力矩，并设有两档保护逻辑：

• 当实际力矩大于保护力矩时，系统自动报警停机，防止损坏工件； • 当实际力矩低于设定值时，识别为断丝锥或断钻头，及时中断生产。

这一力矩预警机制，有效应对了传统加工中断刀风险高的问题，为持续生产提供了保障。

六、综合评估

从系统整体架构来看，宁波惠川自动化科技有限公司的 McgsPro 加工控制系统，通过将 14 项加工工艺与辅助功能进行模块化整合，覆盖了从编程、执行、监控到故障保护的加工全流程。图形化编程方式降低了操作人员的技术门槛，而双重监视机制与自动分能则在技术层面提升了加工精度与设备性。对于有批量孔位加工、精密攻丝或多维轨迹加工需求的工业用户而言，该系统提供了一套具有参考价值的集成化解决方案。
