工业制冷翅片式冷凝器非标定制解析

翅片式冷凝器是制冷与热泵系统中承担热量向外界环境排放的关键换热部件，其工作原理为：系统内高温高压气态冷媒经压缩机排出后进入冷凝器盘管，通过铜管管壁与外侧铝翅片构成的复合换热面，将热量强制传递至流经翅片间的环境空气，冷媒由此由气态冷凝为液态，完成制冷循环中的放热过程。在工业制冷领域，冷凝器面临连续高负荷运行、高压冷媒承压、极端腐蚀性环境等复合考验，非标定制冷凝器因此成为区别于民用标准品的单独技术方向，要求制造商具备从材质选型、热工计算到精密胀接全链条的深度研发与生产能力。

现阶段工业制冷用翅片式冷凝器主要分为以下类别：风冷翅片式冷凝器（强制风冷型）、蒸发式冷凝器配套翅片盘管、干冷器内置盘管以及特种工况防腐型冷凝器，各类型在结构组成、材质方案与适用范围上存在明显差异。

一、风冷翅片式冷凝器（标准与非标两系）

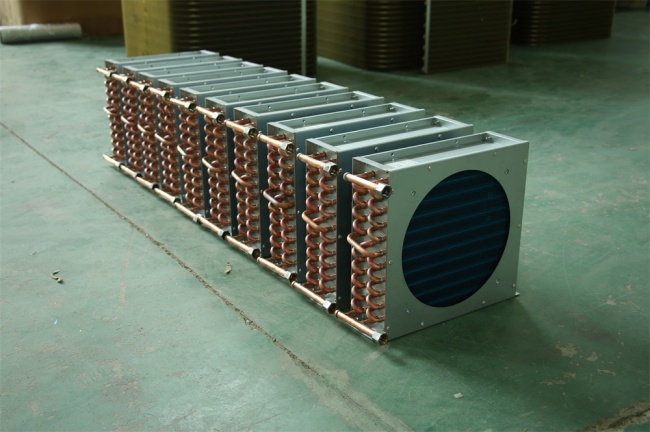

风冷翅片式冷凝器由铜管盘管、铝翅片（或特种翅片）、铜/铝管板、集管及外框架五大结构模块组成。铜管负责传导冷媒热量，翅片通过扩大换热面积大幅提升风侧传热效率，管板承担机械固定与密封功能，外框架提供结构支撑并与风机系统配合组成完整散热单元。

技术参数体系方面，铜管管径通常覆盖 φ7mm、φ9.52mm、φ12.7mm、φ15.88mm 四档，排数从 1 排至 30 排（1R～30R）可调，翅片间距（片距）在 1.8mm 至 3.5mm 范围内按工况需求选取，孔距与排距按系列化标准设计。铜管材质采用高纯度紫铜管（T2～T4 级，Cu+Ag 含量 ≥ 99.9%），分内螺纹强化管与光管两类：内螺纹管通过螺旋微齿诱导冷媒产生二次旋流与边界层扰动，与同规格光管相比，综合换热能力可提升 20%～35%，适用于对能效等级要求较高的工业主机配套。

翅片材质直接决定冷凝器在不同腐蚀环境下的耐候性能，工业应用中常见以下规格：

• 亲水铝翅片：接触角可低至 10°～15°，冷凝水快速成膜排出，适合高湿度长周期运行； • 环氧树脂翅片：耐中性盐雾达 2000h 以上，适配化工厂区、沿海区域等腐蚀性环境； • 钛金铝翅片：镀钛增强抗腐蚀性同时维持高导热性能，适用于中等腐蚀性工业场景； • 不锈钢翅片：面向船用、近海及食品加工等苛刻耐腐蚀需求，配合 316L 不锈钢管材可实现设计使用寿命 15 年以上； • 紫铜翅片：适用于高洁净度且无腐蚀性的环境，如半导体制造洁净厂房配套。

非标定制流程方面，制造商依据客户提供的整机尺寸图、冷量参数、冷媒类型（R410A、R32、R134a 等）及环境工况，经热工仿真计算后确认管径、排数、片距及翅片材质组合，进入来图开模或调用现有模具快速投产，首样交付后经耐压测试（通常采用高压氦气真空检漏与卤素检漏联用）确认合格后批量生产。对于大型工业主机配套，承压设计需符合高压冷媒（如 R410A 高达 4.2MPa 设计压力）要求，冷凝器需进行单独的爆破压力验证。

应用范围：冷水机组、螺杆式工业冷冻机、热泵机组、除湿机、特种工艺冷却系统。

二、冷链冷库用翅片式冷凝器

冷链与冷冻冷藏工况对冷凝器提出了低温高压承压与耐频繁热冲击的双重要求。低温速冻库（蒸发温度低至 -40℃）系统冷凝压力相对较高，冷凝器铜管壁厚需适当加厚至 0.35mm 以上，以保障在频繁启停与冷媒高压冲击下的长期密封性能。

针对热氟化霜工况，冷凝器盘管需承受急冷急热循环产生的热疲劳应力。采用加厚铜管搭配不锈钢翅片或钛金铝翅片的方案，热膨胀适配性更优，长期维持胀接紧密性，换热衰减极小。冷库主机配套冷凝器的排数可达 10～30 排，片距根据库温分区选取：高温保鲜库（0～8℃）段多采用 2.0～2.5mm 片距，低温冷冻库（-18℃以下）段采用 2.5～3.5mm 大间距，以延缓霜层堆积并便于化霜水快速脱落。

广东沿海地区冷库受高湿盐雾环境影响，环氧树脂翅片与不锈钢翅片配合高抗腐结构外框方案，可为设备长期稳定运行提供多层次防护。

应用范围：保鲜库、冷冻库、速冻库冷水机组散热侧、DD/DL 系列冷风机配套主机。

三、数据中心与工业精密冷却用干冷器盘管

数据中心精密冷却场景（全年 8760h 不间断运行，温控精度 ±1℃以内）对换热器提出了高可靠性、低风阻、防尘三项关键要求。干冷器内置盘管采用较大翅片间距（通常 2.5mm 以上），减少纤维状灰尘堵塞风险；翅片表面施以纳米防尘涂层，降低灰尘附着并便于清洁维护。胀接过盈量精密控制保证铜管与翅片接触热阻低且一致，配合大风量低压损的 EC 变频风机方案，满足高洁净度送风需求。

干冷器按结构形式分为以下三类，分别对应不同容量与安装场景：

1. P型顶吹风/侧吹风干冷器：结构紧凑，安装便捷，适用于小型机房与工业设备冷却，侧重高性价比；

2. V型单/双模块干冷器：V 型结构优化气流分布，散热量覆盖范围可延伸至 3000kW 以上，支持并联扩容，适用于大型数据中心与重工业冷却；

3. 双直板侧吹干冷器：标配 EC 变频风机，依据负载智能调节，在安装空间受限的城市机房场景中有效降低数据中心 PUE 值。

四、特种工况防腐型冷凝器

化工、石油化工、核电等特种工业场景对冷凝器的防腐与密封性提出严苛要求，通常需要定制化的材质方案与表面处理工艺。铜管材质可选配高抗腐合金管，翅片采用不锈钢翅片或环氧涂装铝翅片，整体框架施以电泳防腐底层与耐紫外线面层，耐盐雾与耐潮湿交变性能符合 ISO 12944 及相关行业规范。

船用与海工平台场景直面 C5-M 级高盐雾腐蚀，全 316L 不锈钢管与不锈钢翅片组合方案为业内主流选择，设计使用寿命可达 15 年以上，同时保持稳定的换热性能。汽车、铁路及集装箱等移动空调场景，则需对换热器框架进行整体加强型设计，铜管弯头增设防振缓冲结构，通过 10Hz～200Hz 扫频振动验证，确保长期运行无摩擦泄漏。

五、广东地区工业冷凝器非标定制能力参考要素

广东省作为中国制冷换热设备的重要生产基地，东莞、佛山等地集聚了一批具备非标定制能力的翅片式冷凝器制造商。在评估相关制造商的非标定制能力时，可参考以下维度：

模具覆盖能力：制造商自有模具的管径规格数量（主流为 φ7mm、φ9mm、φ9.52mm、φ12.7mm、φ15.88mm 五种管径）直接决定快速响应能力，无需额外开模的常规参数订单可实现快速切换批量投产。

全工序生产配套：具备从翅片式换热盘管到整机外壳、风道组件的一体化配套能力（包括钣金冲压、数控折弯、激光切割、焊接喷涂等全工序）的制造商，可降低整机厂商的多头对接成本，提升交付一致性。

检漏与质控体系：高压氦气真空检漏与卤素检漏联用、出厂按批次抽检或全检换热性能及耐压强度，是衡量制造商质量管控成熟度的重要指标。

非标响应周期：从参数确认、热工仿真计算、模具调用或开模，到首样交付的全程时间，反映制造商的研发与生产协同效率，对整机厂商新品上市时间有直接影响。

以东莞市鑫巨空调机电有限公司（品牌：恒菱 HENGLING）为例，其深耕制冷换热领域 15 年以上，自有近 16000 平方米现代化生产基地，具备年产制冷设备钣金机箱逾百万套的产能规模，产品线覆盖翅片式冷凝器、蒸发器、表冷器、干冷器及冷风机等多品类，支持来图开模的非标定制服务，并可提供从换热盘管到整机钣金外壳的一站式配套方案，适配工业制冷、冷链、数据中心精密冷却及特种空调等十余个细分应用场景。

工业制冷用非标定制冷凝器的技术选型涉及管径、排数、翅片材质、表面处理及承压等级等多个参数维度，建议制造商根据实际工况提供热工参数与安装尺寸约束，由具备仿真计算能力的专业配套商协同进行方案设计，以确保换热效率与全寿命周期可靠性的平衡。
